Termocolagem

Kontinuierliche Schweißmaschine in kompakter Bauweise zum Heißverkleben von großen und kleinen Teilen. Die Maschine ist für einfaches und Sandwich-Heißverkleben ausgelegt.

Ladestation
Die Schweißmaschine verfügt über eine Arbeitsfläche von 140 cm², die es mehreren Bedienern ermöglicht, die zu verklebenden Teile einzulegen.

Sie ist mit einer Werkbank und einem Förderband ausgestattet, die das Einlegen der Teile in die Maschine erleichtern.

Transportsystem
Es besteht aus einem unteren Förderband und einem oberen Deckband aus antistatisch behandeltem, nahtlosem und mit Teflon beschichtetem Glasfasergewebe.

Ausgleichsrollen führen das Band und verhindern Faltenbildung. Eine zweite Spannrolle sorgt für konstante Spannung; die so erzielte glatte Oberfläche erhöht die Qualität der Heißverklebung.

Integriertes Kontaktheizsystem
Die oberen und unteren Heizflächen mit einer Länge von 1250 mm bestehen aus neun laminierten Profilen, die gebogene Paneele bilden.

Die erste Heizzone befindet sich unterhalb, die zweite oberhalb der Förderbänder.

Auf Wunsch können die Heizzonen getauscht werden.

Jedes Profil verfügt über einen individuellen Anschluss. Diese modulare Konstruktion gewährleistet eine äußerst präzise Temperaturregelung.

Die Heizzonen sind mit unabhängigen, elektronisch thermostatgesteuerten Regelkreisen ausgestattet. Dies vereinfacht die Ermittlung der optimalen Betriebseinstellungen für jeden Gewebetyp und jeden Heißsiegelkleber. Die Präzision dieses Systems ermöglicht geringe Toleranzen und garantiert so beste Leistung und Haftung auf allen Materialien. Die Widerstandsauflage sorgt für optimale Materialunterstützung.

VERSTELLBARES ZENTRALES BEDIENFELD (10-Zoll-Touchscreen)
Das über der Beladestation installierte Bedienfeld zeigt folgende Funktionen an:
Temperaturregelung über zwei hochpräzise Thermostate mit engen Toleranzen; Anzeige von Soll- und Ist-Temperatur.
Die Förderbandgeschwindigkeit wird entsprechend der Wärmeverbindungszeit über den elektronischen Drehzahlregler eingestellt.
Druckeinstellungen werden auf einem speziellen Display hervorgehoben.
Das Bedienfeld umfasst außerdem weitere für den korrekten Betrieb notwendige Funktionen wie Selbstdiagnose, Funktionssteuerung, Speicherung von Arbeitsprogrammen (Touchscreen) und Fehlerberichterstattung.

Touchscreen-System mit Programmen

KÜHLSTATION (1000 mm lang)
Dient zum Abkühlen von manuell oder automatisch zu entladenden Teilen, um Abdrücke oder Flecken zu vermeiden. Eine spezielle Kühlmatte sorgt für die Kühlung der Teile, sodass beim manuellen Entladen keine Fingerabdrücke auf den Textilien zurückbleiben.

REINIGUNG
Die Maschine verfügt über eine kontinuierliche manuelle Ober- und Unterseitenreinigung mit abnehmbaren Teilen.

Teflon-Graphit-Schaberleisten an der Steckdose.

ENERGIEEINSPARUNGEN
Der Energieverbrauch der Geräte mit dem neuen Isoliersystem und dem ECO-Heizsystem mit Halbleiterrelais und intelligenten Thermostaten sinkt auf ein unerwartet niedriges Niveau. Die Stromeinsparung beträgt 52 %, und die CO₂-Einsparungen sind beträchtlich.

Prensa de termocolagem com tapete de 1m rotativo, de baixo consumo
energético, Largura de trabalho 1000/mm, duas zonas de aquecimento uma
acima do tapete e a outra abaixo do tapete, velocidade de trabalho 0,9 a 7,1
mt/min., Tempo de adesão ajustável 7/78 sec, com 4 zonas de limpeza dos
tapetes, Potência instalada 10,2 kw, Consumo real H. 6,5 Kw, 380v-3fases, com
maxima pressão de 6kg/cm3 e uma maxima temperatura de 200graus C, ecrã
touch para programação com com possibilidade de até 24 programas standart,
tapete de descarga de saida externo á maquina diagnostico automatico e lista de
erros, control de pressão regulavel por touch screen, e com certificado CE

Com uma câmara de colagem de 1450mm , com ecrã touch e Eco Green
- 19.5Kw de potencia instalada, consumo de 11Kw

de 50 x 40 cm de movimento manual com botão de start com painel touch

de 50 x 40 cm de movimento automatico com start de pedal com painel touch

- 15.6Kw de potencia instalada, consumo de 8Kw

Com uma câmara de colagem de 1450mm, com ecrã touch 10º com 24 programas
- 30Kw de potencia instalada, consumo de 17Kw

Continuous heat-sealing machine with a compact design for heat-sealing large and small parts. The machine is designed for simple and sandwich heat-sealing.

INPUT STATION
The heat-sealing machine has a working area of ​​140 cm², allowing multiple operators to load the parts to be heat-sealed.

It is equipped with a work surface and a conveyor belt that easily receives the parts to be introduced into the machine.

CONVEYOR SYSTEM
It consists of a lower conveyor belt and an upper cover belt, made of fiberglass with antistatic treatment, coated with Teflon and without joints to avoid marks.

Compensating rollers guide the belt, preventing the formation of folds and undulations. A second tension roller maintains constant tension; the smooth surface obtained in this way increases the quality of the heat-sealing.

High-temperature bearings that require no maintenance.

INTEGRATED CONTACT HEATING SYSTEM
The 1450 mm long upper and lower heating surfaces are composed of a series of 11 LAMINATED profiles that form curved panels.

Each profile has an individual connection.

This modular construction ensures extremely precise temperature control.

The heating zones are equipped with independent control circuits regulated by electronic thermostats, which simplifies the determination of the correct working settings for each type of fabric and heat-sealable material.

The precision of this system allows the use of tolerances that guarantee the best performance and ensure the best adhesion with all materials.

The resistance support ensures the best material support for the resistance.

10-INCH ADJUSTABLE CENTRALIZED CONTROL PANEL

Mounted above the loading station, it signals the following functions: temperature through 2 high-precision thermostats that control the values ​​with strict tolerances, showing the set and actual temperature values. The conveyor belt speed corresponding to the heat-bonding time is set via the electronic speed regulator.

Pressure settings are highlighted by a special display.

It also contains other control services necessary for correct operation, such as self-diagnosis, function control, work program storage (Touch), and error reporting.

DOUBLE PRESSURE SYSTEM
Also available as an option is the DP double pressure system, controlled by independent regulators, which allows cashmere to be bonded to shirt collars, consisting of two separately controlled rollers with specially designed hardness.

COOLING STATION
Allows parts that need to be unloaded manually or automatically to cool down to avoid leaving marks or fingerprints. It is equipped with a special cooling plate that allows parts to cool down so that manual unloading does not leave fingerprints on delicate fabrics.

CLEANING
The machine is equipped with continuous manual top and bottom cleaning using a flannel cloth and a removable cover.

Teflon graphite scraper bars at the outlet.

ENERGY SAVINGS
The consumption of machines with the new insulation system and the ECO heating system
with solid-state relays and “smart” thermostats drops to unexpected levels, electricity savings are 52%, and CO2 savings become considerable.

Velocidade de colagem 0,9 a 10,2mt/min, com uma câmara de colagem de 1250mm, com ecrã touch 10º com 24 programas, Giemmepi FG 1600 TDP - 21Kw de potencia instalada, consumo de 11.5Kw

Com uma câmara de colagem de 1450mm , com ecrã touch e Eco Green - Giemmepi F8-1400 TDP - 25Kw de potencia instalada, consumo de 14Kw

Com ecrã touch e Eco Green - Giemmepi F8-1400 Touch - 25Kw de potencia instalada, consumo de 14Kw

Com sistema de poupança energética, insolação. ecrã touch the 10Pol., tapetes seamless e pneumatica festo

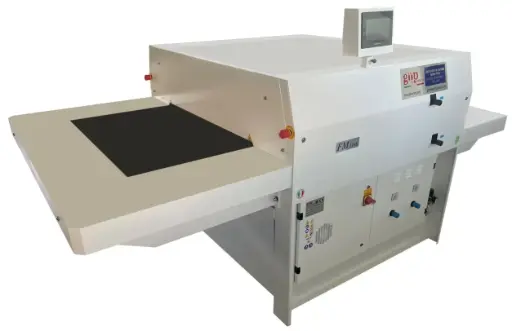

Com ecrã touch com 24 programas ,equipada com isolamento Eco Green , dimensões 2960x1200x1560H
